作为顶尖水下工程设计与制造企业，聚焦能源行业水面及水下场景，推出多款针对性强、性能卓越的核心产品，覆盖管道连接、终端设施、清管作业及应急保障等关键环节。

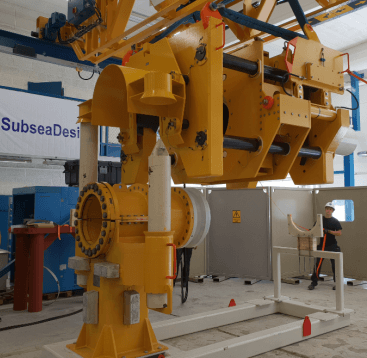

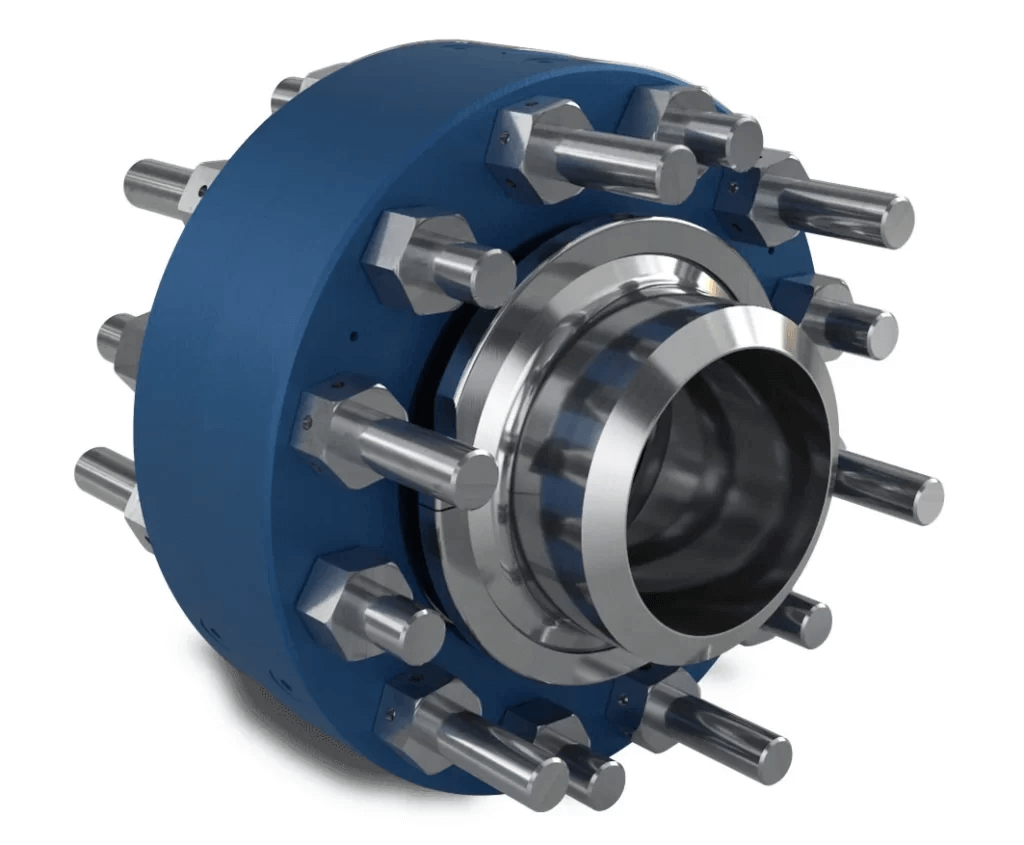

SeAlign® 海管错位法兰 / 夹紧连接器

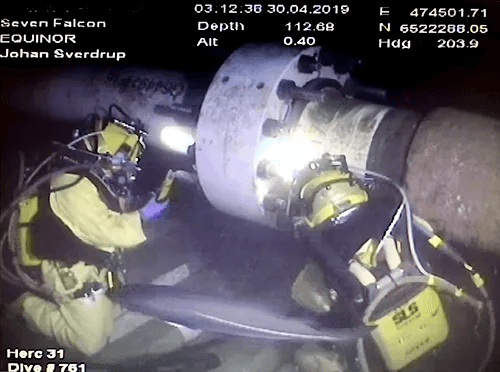

全球首创且独家的 ROV 安装连接器，支持 ±3˚永久管道错位，同时提供潜水员手动旋转扶正版本，完美解决水下管道难以对中的技术痛点。
l 核心优势：锁紧时可充当球接头，消除接头弯矩，仅需轴向载荷即可完成连接，所有不对中角度均能实现可靠密封。
l 规格参数：尺寸涵盖 6″至 36″，可按需定制；设计压力最高达 690 bar，温度适应范围 - 30℃至 121℃，设计寿命 20-50 年。
l 安装方式：兼容 ROV 与潜水员安装方案，扭矩工具接口符合 ISO 13628-8 标准，操作便捷高效。
l 应用价值：放宽制造与安装公差，缩短短管长度，减少船舶使用时间及成本，降低海上作业风险。
Connector size | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | 18″ | 20″ | 32″ | 36″ |
Design/fabrication codes | ISO 13628-7, API 6A, API 17D, DNV-ST-F101 | |||||||||
Materials selection | Hubs: ASTM A694 F65/F60 w/ NA 625 cladding | Seal – Titanium Gr 5 | Clamp ring: AISI 4140 / ASTM A182 F22 | |||||||||
Typical design life | 20-50 years | |||||||||
Design temperature range | –30/+121 °C | |||||||||
Design pressure | 690 bar | 690 bar | 517 bar | 517 bar | 345 bar | 400 bar | 345 bar | 250 bar | 250 bar | 250 bar |
Maximum test pressure | 1035 bar | 1035 bar | 775 bar | 775 bar | 517 bar | 600 bar | 517 bar | 375 bar | 375 bar | 375 bar |
Depth rating | 1500 m | 1500 m | 1000 m | 1000 m | 500 m | 500 m | 500 m | 500 m | 500 m | 500 m |
Maximum hub misalignment | +/- 3 ° | +/- 2 ° | ||||||||
Tie-in bending moment | 0 kNm | |||||||||
Hub diameter | 250 mm | 325 mm | 410 mm | 480 mm | 540 mm | 615 mm | 690 mm | 750 mm | 1200 mm | 1325 mm |
Hub diameter | 135 mm | 190 mm | 245 mm | 285 mm | 320 mm | 375 mm | 427 mm | 470 mm | 795 mm | 885 mm |
Outer dimensions | Ø440x | Ø540x | Ø635x | Ø700x | Ø760x | Ø870x | Ø965x | Ø1050x | Ø1630x | Ø1800x |
Typical flange pair weight | 230 kg | 325 kg | 475 kg | 605 mm | 855 kg | 1120 kg | 1515 kg | 2080 kg | 6315 kg | 8545 kg |
Stud bolts | 8x M36 | 12x M42 | 12x M42 | 12x M48 | 12x M48 | 16x M48 | 16x M56 | 16x M56 | 24x M64 | 24x M72 |
Nominal stud bolt tension | 415 kN | 570 kN | 570 kN | 750 kN | 750 kN | 750 kN | 1030 kN | 1030 kN | 1360 kN | 1760 kN |
Stud bolt tension tolerance | +/- 20% | |||||||||

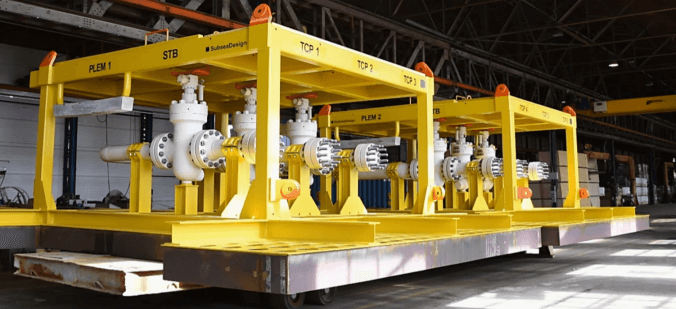

海底管汇终端模块（PLEM）
为水下管道系统提供稳定连接与分配的关键设施，可集成多种管线与阀门，适配不同能源传输需求。
l 核心配置：支持 8″挠性管道（2 个接头）、2″挠性管道（4 个接头）配置，搭载 8″和 2″水下阀门，配备 GRP 防护结构保障安全。
l 应用场景：广泛用于油气输送、天然气进口基础设施等项目，曾为 ECOnnect Energy AS 公司完成德国威廉港天然气项目的 2 套 PLEM 模块交付。
l 核心优势：结构紧凑，防护性能优异，适配水下复杂环境，可根据项目需求进行定制化设计。

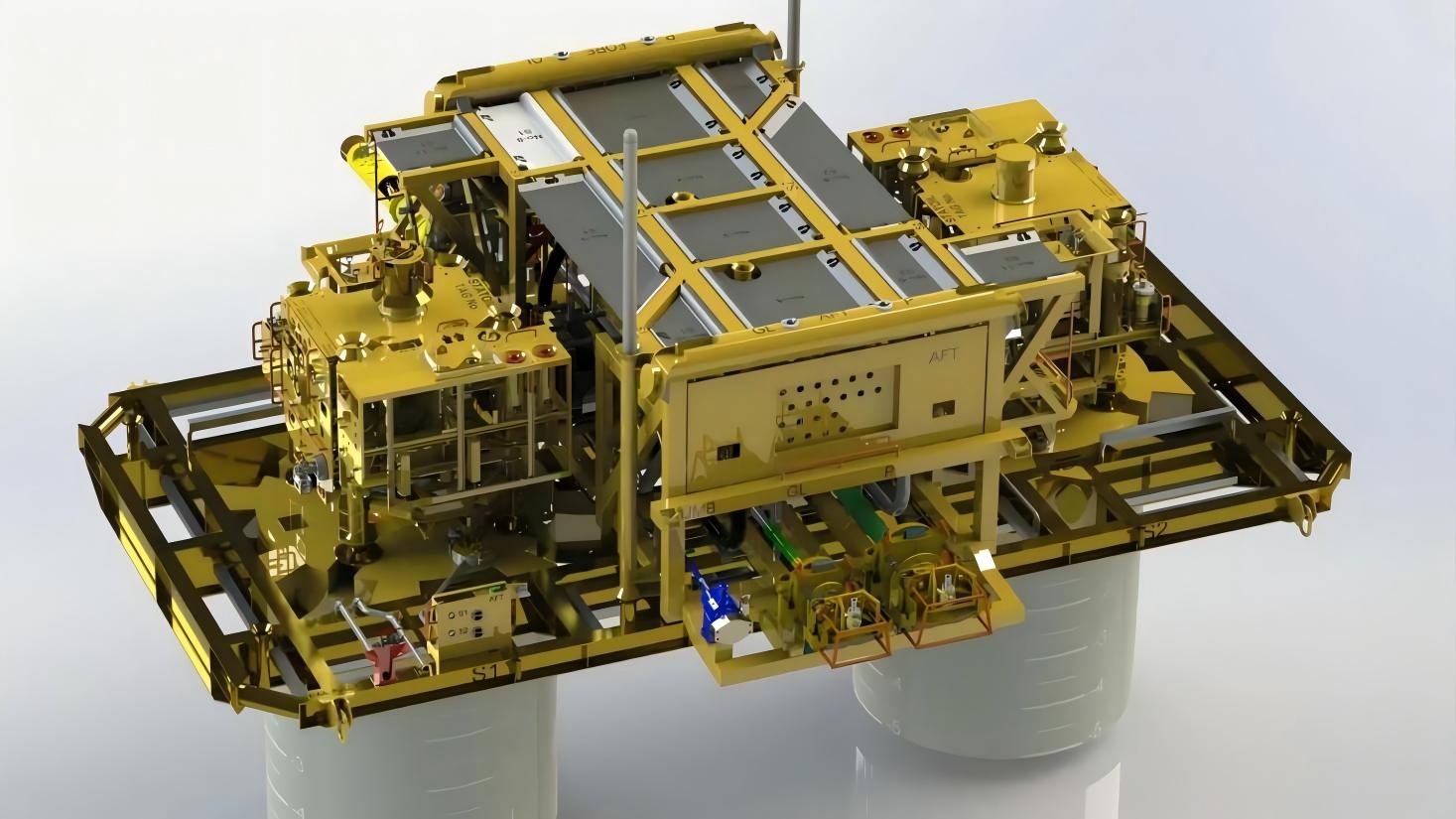

海底管道终端（PLET）
作为管道与水下生产系统的连接终端，承担着管线固定、流体分流等重要功能，是水下能源传输的关键节点。
l 产品特点：设计贴合水下安装与运维需求，兼容多种连接方式，可与 SeAlign® 连接器等产品无缝适配。
l 应用优势：具备良好的结构稳定性与密封性能，能承受水下高压、低温等恶劣工况，保障管道系统长期可靠运行。

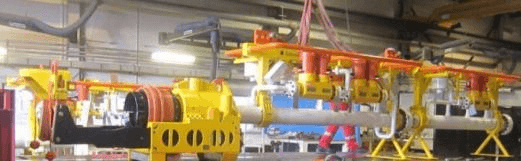

清管发射器和回收器（PLR）
专为水下管道清管作业设计的专用设备，通过无导向不对中连接器技术，提升作业灵活性与安全性。
l 核心功能：支持 8″至 16″等多种规格管道，具备可调整偏差功能，降低海上安装风险与制造公差要求。
l 配套工具：提供无潜水员操作的工具篮与工具包，包含扭矩工具、清洗工具、更换密封工具及冲程工具，满足一站式作业需求。
l 应用案例：曾为 Tor 油田提供 6″和 14″ PLR 设备，为 Equinor Bauge 项目提供清管发射器和回收器解决方案。

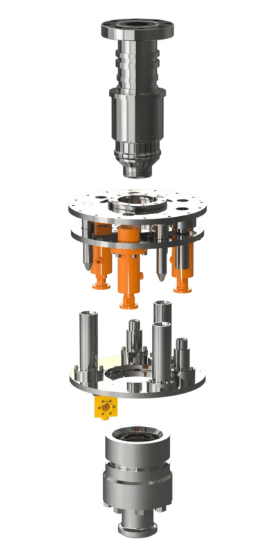

EQD 应急断开高压热刺接头
具备应急快速断开功能的插入式连接器，专为水下紧急情况设计，保障系统安全与人员防护。
l 核心性能：设计压力达 690 巴，温度适应范围 - 21℃至 121℃，无限制水深适用，符合 ISO 13628 标准。
l 操作方式：通过水下 ROV 液压或机械式操作，实现挠性跨接软管的快速连接与断开，插头采用 EQD 应急快速断开设计。
l 结构优势：包含 2 个屏障阀的液压控制功能，ROV 插拔自锁设计，公母部件组装便捷，同时提供不带 EQD 功能的夹头连接器版本。

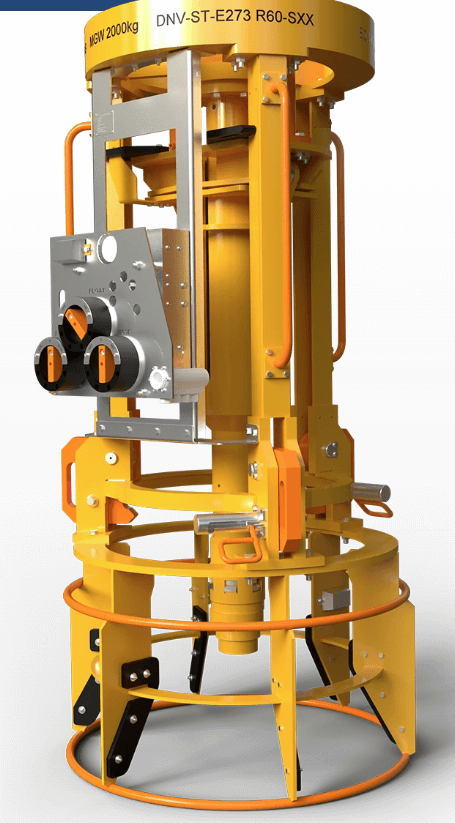

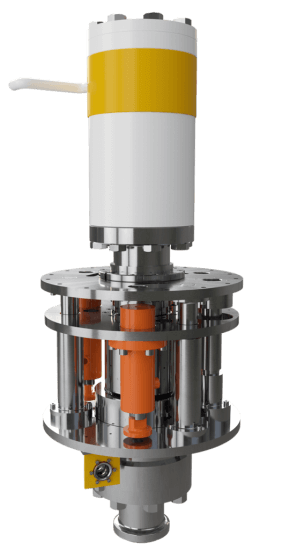

Crown Plug Running Tool
SubseaDesign Crown Plug Running Tool 是水下水平圣诞树（XTs）运维专用工具，核心创新在于免将上皇冠塞穿经 BOP，大幅简化操作。支持开放水域安装与回收，兼容 ROV 及潜水员双模式，操作时间压缩超 75%，BOP 刮伤风险骤降 90%，单井运维成本省超 30%，还可与 SeAlign® 系列产品无缝适配，为水下油气作业提效控险。
我们始终以水下设计的精准性与前瞻性为核心竞争力，从产品概念设计、工程仿真（CFD 流场分析、结构强度模拟）到落地验证，全程贯穿 “以项目需求为导向” 的设计思维。未来可进一步基于具体项目的水深、介质、工况等参数，深化定制化设计方案，为能源行业水下工程的安全、高效、长效运行提供坚实的设计支撑。
